ESD防静电接地地桩

ESD防静电接地工程

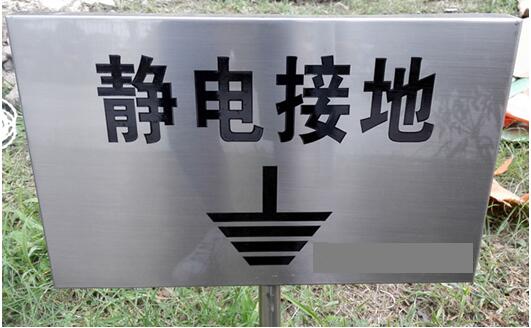

静电接地安装基本要求

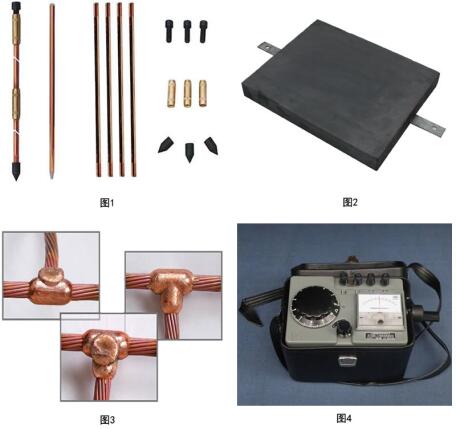

1、 静电接地极用2m×φ20㎜铜包棒

2、 静电接地极垂直埋入深度不得低于地表面2m；量及布置：不少于三条，间距2-3米，呈“一”字排列，四周填充降阻剂，表层覆盖0.5米厚回填土保护层。

3、 接地干线材料选择：16平方铜包钢软线；连接：钎焊接在一起，再用16ｍ㎡绝缘多股铜芯线焊上引入室内为干线；

4、 静电接地安装完毕后，必须进行测试，接地阻值应<4Ω；

5、 静电接地极引出线包覆在PVC管中就近引到室内后，其端头用铜质端子铆接，再用铜螺栓固定到专用静电接线柜中，以作室内防静电干线。最后再用接地电阻测试仪测量,接地电阻应<6Ω；

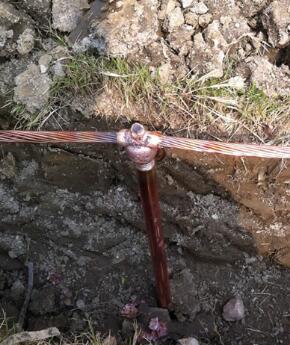

6、 静电接地极与引出线连接必须使用焊接或压接的方法；

7、 用作静电接地的材料或零件，安装前不得涂漆。导电接触面必须除氧化，紧密连接。

8、 静电接地线所有连接点的接触电阻值不得高于0.03Ω

9、室内安装等电位箱用于产线接拉干线，防静电室内干线为2.5平方多股铜芯线。
铜包钢介绍：

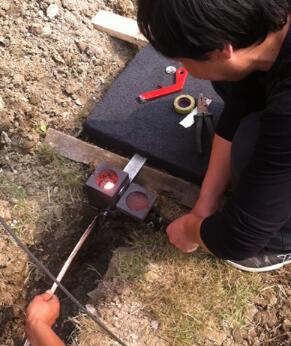

镀铜接地棒应用于接地装置，最早起源于美国，铜镀钢接地棒是用特殊的电铸技术将99.9%的纯铜均匀覆盖到低碳钢芯上，使铜与钢芯完全分子结合，由于其导电性能好，耐腐蚀性强，抗拉强度大，价格低廉等优点得以广泛应用，并相继得到美国电气和电子工程学会（IEEE）标准、英国BS标准和国际电工委员会IEC标准的认可。上世纪八十年代进入我国，相继得到中国石化、中国石油、国家电力等公司的认可，并逐步得以推广使用。近几年来，我国石化、电力、通信等系统企业由于接地装置故障而导致得事故日渐增多，接地装置的可靠性、稳定性及使用寿命被引起广泛重视，因而用电铸铜覆钢材料替代传统热镀锌钢，用热熔焊接来替代传统电焊连接来建造接地装置已逐步普及应用。
