50682智能接地监测产品介绍

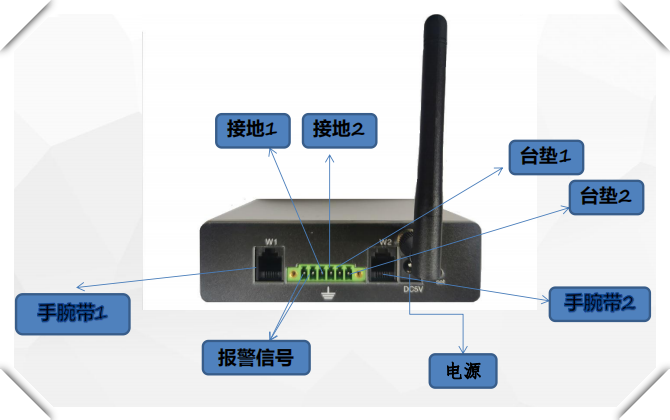

l 可同时监控二路手腕带、二路台垫接地电阻或一路设备接地
l 能将接地监控状态、数值采集通过2.4G无线传输至PC进行数据存储、分析、报表输出;
l 采用电子式监控原理,数据精度5%以内,保证监控对象可靠接地(符合ANSI-ESD-S20.20-2014ESD标准);
l 小巧轻便,安装拓展灵活;
l 不受人员位置调整重新布线;
l 具有声光报警提示功能。
规格型号: 50682
名称: 智能接地监测仪
电源: 输入DC5V/2A
手腕带监控阻值: 750K~35MΩ可调,默认35MΩ
台垫监控阻值: 1~100MΩ可调。默认100MΩ
设备监控阻值: 1~25Ω可调,默认10Ω
操作环境: 防静电车间,-10~45℃
最大消耗功率 : 3W
指示灯状态: 正常-绿色;异常-红色;待机-橙色
体积: 120(L)*90(W)*35(H)mm
重量 : ≈0.42k g
50682操作目录
菜单
1.设备报警设置
1.1、设备接地阻值上限设置
1.2、设备漏电电压上限设置
2.台垫报警设置
2.1、台垫地址阻值上限设定(10-100M)
3.腕带报警设置
3.1、手腕带报警上限设置(1-45M)
3.2、光电感应反应时间设置(1-10秒)
3.3、手腕带接地校准设置
4.通讯设置
4.1、本机地址(系统内唯一)
4.2、目标地址(收发器信道)
4.3、网络号(收发器信道)
4.4、通讯信道(收发器信道)
4.5、网络速率 250默认
4.6、功率 8
4.7、离线报警 开关
5.密码设置
6.退出
智能ESD产品可靠性报告
Zigbee是一组基于IEEE批准通过的802.15.4无线标准研制开发的组网、安全和应用软件方面的技术标准。与其他无线标准如802.11或802.16不同,Zigbee和802.15.4以250Kbps的最大传输速率承载有限的数据流量,Zigbee 是新近推出的一个低数据率的无线通信技术。它具有复杂度低成本极少、功耗很小的特点,主要适用于自动控制、远程监控等领域。
无线技术: |
2.4G(Zigbee) |
频段: |
868M-2.4GHz(13-26信道) |
输出功率: |
≤8dBm |
谐波: |
-41.2dBm/MHZ |
波长: |
13cm |
带宽: |
2MHZ |
速率: |
250Kbps |
大数据解决方案
数据分池技术(采用Facebook 开源技术) 1、实时数据放入采集池; 2、把采集的实时数据镜像至查询池 ( 记录查询 可连续7天,存本月数据 ) 3、跨月数据分表存储多技术手段结合,确定数据有效存储及系统的响应速度 |
||
|
||
软件语言环境 |
JAVA |
|
软件构架 |
C/S |
|
网络支持 |
支持网络访问及远程访问 |
|
数据库 |
mysql |
|
用户权限 |
超级管理员、管理员、操作员 |
|
ESD管理员模式 |
支持管理员对多电脑、多线体同时ESD管控 |
|
接口输出 |
可开放数据库结构及指定数据的输出 |
|
无线有效范围 |
一个收发器(网关)有效面积500m2 |
|
收发器负载量(网关) |
信号范围内支持无线监控点300个 |
|
多收发器组网 |
无缝支持 |
|
信号强度 |
支持信号强度测试 |
|
状态响应速度 |
1-2s |
|
断网(离线)提示 |
监控点与收发器信号中断时,监控点警报、电脑警报、ESD报警灯警报。 |
|
状态及数据记录 |
正常、异常状态及数据存储,待机、离线状态存储 |
|
离线数据存储 |
每个独立监控点支持30分钟离线数据存储,当信号正常后数据始回传到电脑存储记录(包括状态+监控值) |
|
离线防范措施 |
若监控点离线5分钟,自动邮件上报到现场ESD人员,若监控点离线10分钟, 自动邮件上报到管理人员,依次层次上报。 |
|
异常邮件上报 |
支持1-10s的持续异常,层级上报 |
|
ESD日统计报表 |
支持定时发送ESD日统计报表至指定邮箱 |
|
存储频率 |
1-10s可调 |
