DESCO19290重锤式电阻测试仪

产品参数/ Product parameter

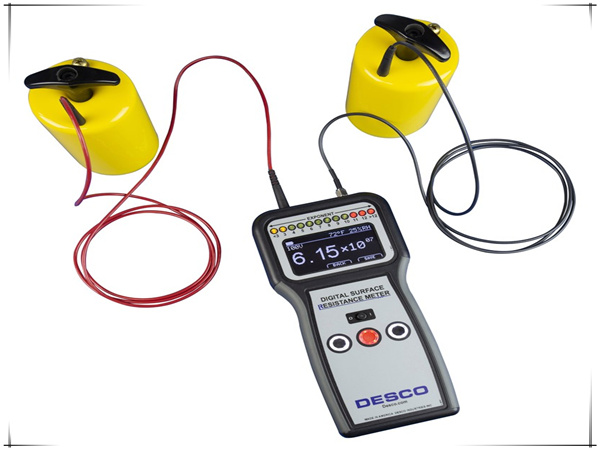

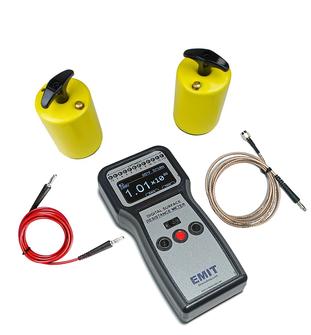

DESCO19290重锤式电阻测试仪

简介:

只用来测试表面电阻/表面电阻率,体积电阻/体积电阻率,接地电阻等(19290替代19787与20780已停产)

1.仪器描述

19290可以用于以下ESD测试并符合相关规范:

☆ 静电电阻符合性检测(ESD TR53规范手册)

☆ 防静电工作台面检测(ESD S4.1 B标准)

☆ 防静电地板检测(ANSI/ESD S7.1标准)

☆ 防静电鞋具检测(ESD S9.2标准)

☆ 防静电工作服检测(ESD STM2.1 标准)

☆ 防静电鞋+防静电地板+人体系统电阻检测(ESD STM97.1标准)



2. 产品参数

☆ 测试量程:  10³Ω~1012Ω

☆ 测试电压:  10*100V±5%(自动,小于106Ω彩用10V,大于等于106Ω,采用100V)

☆ 测试精度:  ±10%

☆ 测试时间:  15秒/快速(可选)

☆ 读数单位:  欧姆(Ω)

☆ 环境温度:  测试精度±10%

☆ 相对湿度:  测试精度±10字

☆ 数据储存:  100组(保存在仪器内存中,不可导出)

☆ 屏幕规格:  2.7英寸OLED显示屏,128x64像素

☆ 电池:      4节AA碱性电池,使用寿命1500次测试

☆ 仪器规格:100mm(宽)x 210mm(高)x 32mm(深),0.4 公斤重

☆ 重锤电极:  5磅±2盎司

☆ 连接线:1.5米长,红线(4mm插头-4mm插头),黑线(SMA端子-4mm插头)



3. 订购货号19290,标配以下物品:

☆ 测试表:          1个                   货号19291

☆ 点到点重锤电极:  2个                   货号50003

☆ 测试连接线:      2条(红色/黑色)        货号19294

☆ 距离标线:        2个(10英寸/36英寸)  货号19293

☆ 标签纸:          25张                   货号19296

☆ AA电池:          4节                   货号N/A

☆ 接地夹:           1个                   货号09750

☆ 接地插头:         1个(美规插头)       货号09838

☆ 手提箱:           1个                   货号19292


选配件:

☆ 同心圆重锤电极:1个(测试表面电阻及表面电阻率)  货号50005

☆ 两点电极:      1个(测试小型物体电阻)          货号844

☆ 钳型电极:      1对(测试不规则物体电阻)        货号832

☆ 金属握柄:     1个(测试人体+鞋+地板系统电阻)  货号19295


4. 测试操作

基本注意事项:

☆ 确保被测材料本身不带电

☆ 重锤电极放置点距离材料边缘2英寸以上

☆ 重锤电极放置点距离材料上的接地端子3英寸以上

☆ 测试台面点到点电阻时,2个重锤电极相距10英寸以上(可采用配套的10英寸距离标线)

☆ 测试地面点到点电阻时,2个重锤电极相距36英寸以上(可采用配套的36英寸距离标线)

 重锤电极的放置点通常取以下更好地评估材料是否合格

   ◆ 最常用位置

   ◆ 磨损严重位置

   ◆ 中心位置

   ◆ 距离接地点较远的位置

☆ 如果被测材料有接缝的,例如块状地板,衣服等,2个重锤应分别放置在不同的拼接区块

☆ 在实验室测试材料时,可以预清洁处理。对于线材铺设完毕并投入与运行的材料,测试前不要清洁,只有测试不合格时,才清洁后再次测试。



测试表面点到点电阻



☆ 测试台面或小面积材料:

 ◆ 连接测试仪和2个50003重锤电极。

 ◆ 把重锤电极放置在合适的位置,相距10英寸左右。

 ◆ 按仪器中间的红色键测试。

 ◆ 如果测试不合格,清洁表面后再重新测试。

 ◆ 可把测试结果写在配套的标签纸上,并贴在相应地点。



☆ 测试地面或大面积材料:

 ◆ 连接测试仪和2个50003重锤电极。

 ◆ 把重锤电极放置在合适的位置,相距36英寸左右。

 ◆ 按仪器中间的红色键测试。

 ◆ 如果测试不合格,清洁表面后再重新测试。

◆  可把测试结果写在配套的标签纸上,并贴在相应地点。

☆ 测试接地电阻

◆ 连接测试仪和1个50003重锤电极,重锤电极放置在材料表面合适位置。

◆ 另1条测试线连接接地夹,并夹到被测材料的接地点。

◆ 按仪器中间的红色键测试。

◆ 如果测试不合格,清洁表面后再重新测试。

◆ 可把测试结果写在配套的标签纸上,并贴在相应地点。



☆ 材料合格性/符合性测试

对新购入或鑫安装的材料进行合格性测试,并保存每个测试数据(仪器可保存100组数据)把每个测试数据的记录编号写在标签纸上,然后贴到合适位置。以后定期对这些材料进行符合性检测,可和最初保存在仪器内的合格性测试的数据对比,以了解材料的耗损及性能衰减状况。



5. 主要功能及特性



☆  19787的升级换代产品

◆ 增加了数码显示和储存100个测试结果的功能

◆ 测试防静电台面地面的表面电阻RTT和接地电阻RTG

◆ 结合同心圆重锤可测试屏蔽袋的表面电阻率

◆ 结合微型电极可可测试小物件的表面电阻

◆ 结合钳型电极可测试不规则物体/管材的表面电阻

◆ 测试范围:10^3-10^12

◆ 电阻测试精确度:±10%

◆ 仪表尺寸:10x21x3.2cm

◆ 总重量:5.9千克(13磅)



5. 选配电极

☆ 50005同心圆电极(包含BNC转换接头)

◆ ANS/ESD STM11.11,IEC 61340-2-3规范

◆ 测试材料表面电阻,并根据转换系数得出表面电阻率

◆ 2.5共计重,67mm(直径)*120mm(高)

◆ 内圆橡胶垫直径:30mm

◆ 外环橡胶圈内直径:57mm

◆ 电阻→电阻率转换系数:X10(仪器读数为阻值,乘10为电阻率

☆ 844两点电极(包含BNC转换)

◆ ANS/ESD STM11.13规范

◆ 测试小件材料的电阻

◆ 橡胶垫直径:3mm

◆  2个橡胶垫中心距:6mm

◆  探针弹力:688g(5oz)

◆ 844P:可更换的探针

◆ 探针伸缩长度:13mm

◆ 探针可快速拔插,更换方便。探针订购货号:844P
