桥式八角三辊闸

产品参数/ Product parameter

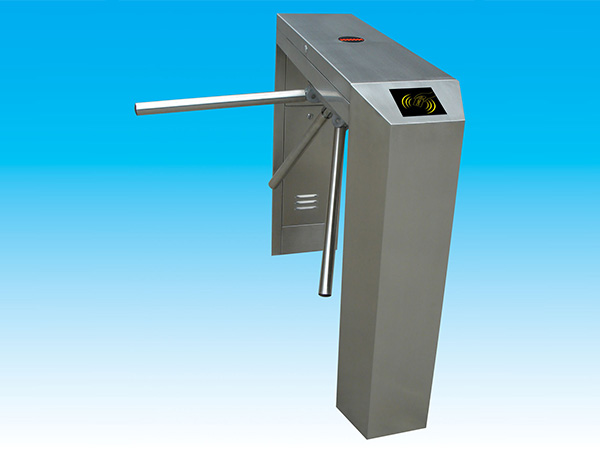

桥式八角三辊闸

三辊闸使用注意事项
尊敬的用户,感谢您对通道技术的支持与信赖,为了更好的发挥它的优势和给您带来更多的方便,请您遵循以下注意事项:

一.安装前的准备
1)未经许可,设备上请勿添加外围设备且确保设备接地可靠,保证设备工作的安全可靠;
2)当设备用于户外时,应在设备安装处砌上100mm~200mm高的水泥安装平台,以便隔潮;同时在设备上方,应加装阳棚等挡雨设施,建议不要直接将设备安置在露天环境中使用;
3)安装时,请先打开机箱盖,接上~220V电源,并可靠接地,一切就绪后,合上空气开关,此时闸机主板L5。L6灯亮,主板号码管显示“RUN”,抬杆闸杆升起,闸机处于工作状态。
4)外接控制系统(门禁,指纹等)时,请确定好控制器输出什么样的信号(干接点、有源输出等)干接点输出,只要将2根线分别接到闸机的OPEN-L、OPEN-R和VDD上即可,具体根据客户要求而定;有源输出,首先要确定输出信号的“+”“—”,“+”的一端接在OPEN-L或者OPEN-R上,“—-”的接在主板的“GND”(电压范围:5V~12V之间)。

二.使用过程中
闸机在使用过程中,请您规范您的行为,具体方法如下:
1.请在黄线外刷卡,闸门开到位并有方向指示箭头提示通过时,方可进入,在行走过程中,请勿在通道内逗留或反回后在通行,这样大大提高了通道的流量。
2.通行过程中,请勿尾随进入通道内,更不能挤压杆刷卡,以免造成刷卡不开闸发生。
3.当您看到闸门是开到位状态时,请别忘记刷卡,(针对延时关门功能),确实做到一卡一人的要求。
4.请勿人为破坏闸机(人为损坏不在保修范围内)。
5.使用过程中,如发现有什么异常,请及时切断电源,并与我公司售后部联系,我们将热诚为您服务。
6.定期做保养工作,清洁机箱里外的灰尘,机械连接部位加润滑油等,保障设备的正常运行。

电动三辊闸通讯协议
硬件协议

通讯信号:RS485,半双工
通讯波特率:9600bps
起始位:1位
停止位:1位
数据位长:8位数据位
奇偶校验位:无
帧协议
1.上位机发送帧格式:同步码+设备地址+命令码+数据+校验码
同步码:以十六进制数发送接收
235(十进制)
设备地址:以十六进制数发送接收
设备地址范围为0-255(十进制)
命令码/数据:
1)左向开闸命令 40H 00H
2)右向开闸命令 41H 00H
3)落杆命令 42H 00H
4)升杆命令 43H 00H
5)读取左向计数 44H 00H
读取右向计数 44H 01H
6)清除左向记数 45H 00H
清除右向记数 45H 01H
7)读取PO3值 46H 00H
设置P03值 47H(被设置的数值)
校验码=(同步码)XOR(设备地址)XOR(命令)
例如:设备地址为1时各命令
左向开闸命令:EB 01 40 00 AA 返回:EB 01 C0 00 2A
右向开闸命令:EB 01 41 00 AB 返回:EB 01 C1 00 2B
落杆命令: EB 01 42 00 A8 返回:EB 01 C2 00 28
升杆命令: EB 01 43 00 A9 返回:EB 01 C3 00 29
读取左向记数: EB 01 44 00 AE 返回:EB 01 (数据1)(数据2)(验证码)
读取右向记数: EB 01 44 01 AF 返回:EB 01(数据1)(数据2)(验证码)
清除左向记数:EB 01 45 00 AF 返回:EB 01 C5 00 2F
清除右向记数:EB 01 45 01 AE 返回:EB 01 C5 01 2E
读取P03值: EB 01 46 00 AC 返回:EB 01 C6 (数据)(验证码)
设置P03值: EB 01 47 (数据)(验证码) 返回:EB 01 C7 (数据)(验证码)
禁止通行命令:EB 01 4A 00 A0 返回:EB 01 CA 00 20
恢复通行命令:EB 01 4B 00 A1 返回:EB 01 CB 00 21
设置P08值: EB 01 4C (数据)(验证码)返回:EB 01 CC (数据)(验证码)
读取P08值: EB 01 4D 00 A7 返回:EB 01 CD (数据)(验证码)
2.单片机发送帧格式:同步码+设备地址+数据+数据+校验码
同步码:以十六进制数发送接收
235(十进制)
设备地址:以十六进制数发送接收
设备地址范围为0-255(十进制)

a. 对于读取计数值命令,返回数据为两个字节,第一个字节为低8位, 第二个字节为高8位;

b. 校验码:=(同步码)XOR(设备地址)XOR(数据1)XOR(数据2)
