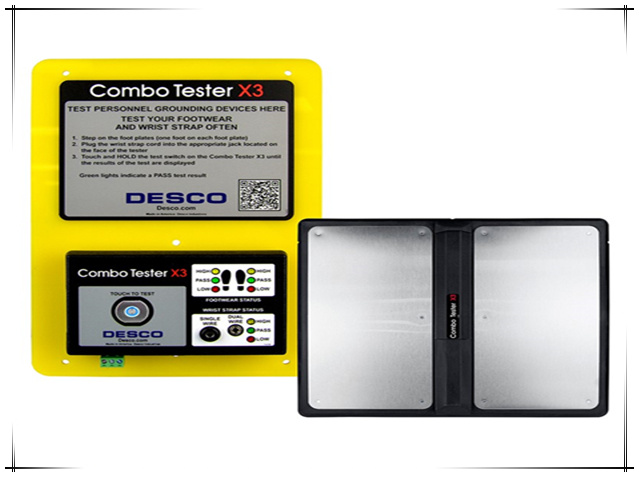

DESCO19270人体静电综合测试仪

产品参数/ Product parameter




设备描述:

根据ANSI/ESD S20.20标准,员工的接地措施必须每天检测。19270可以检测员工佩戴手腕带和防静电鞋的接地阻值是否在合格范围,详细规定可在ESD防静电手册TR20.20中查询。



销售货号19270,标配以下物品:

 19275,测试表(已安装在背板上)

& 19273,不锈钢脚踏板(左/右脚独立测试)

& 62103,测试表和脚踏板连接线

& 19274,接地线(测试表接地)

& 19262,9-12VDC通用电源适配器(100~240VAC输入电源)

& 出厂校正书

& 操作说明

选配:

& 50755:感应握柄,穿戴手套或指套测试使用

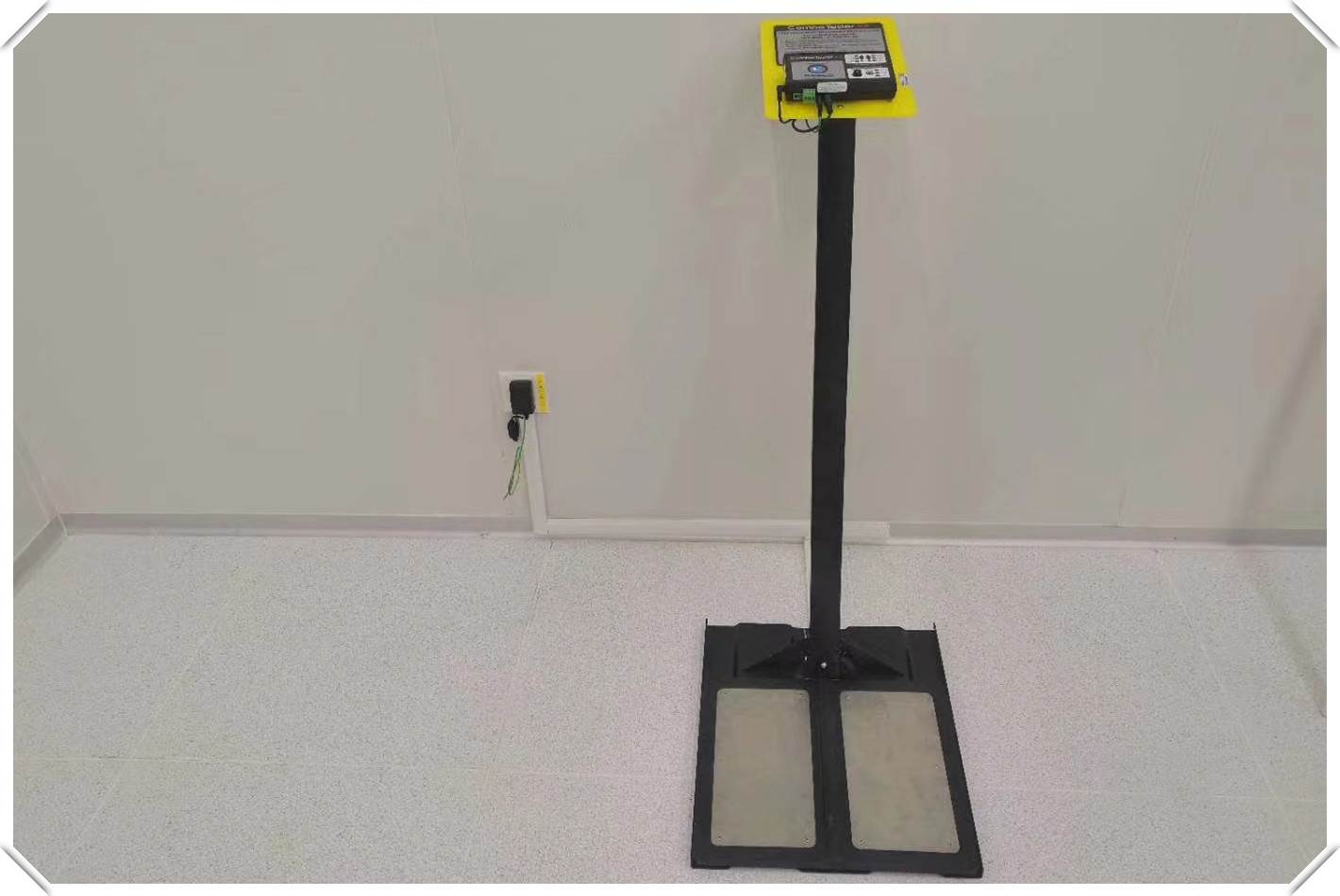

& 19272: 重型支架,测试表和脚踏板可以固定在支架上

& 12110:转换头,把测试表的手腕带通插孔转换为10mm公头,适配10mm母扣端子的手腕带上

& 50424:校准器,用于现场校准

产品使用:

& 安装在EPA(静电控制区域)入口,检测人体通过手腕带和工鞋接地的电是否合格

 同时测试手腕带接地和工鞋接地(左/右脚独立测试)

& 可以测试单线和双线手腕带

 可选配50755感应握柄,穿戴手套/指套也能测试

 3组LED分别指示手腕带、左鞋、右鞋阻值高/合格/低

 具有常开(NO)和常闭(NC)干接点,可外接门禁、报警灯或其他装置

 固态式按键(蓝色LED背景灯),无机械磨损

 工鞋接地合格阻值:

上限阻值:可设置为10MΩ,35MΩ,100MΩ,1GΩ

下限阻值:可设置为100KΩ,750KΩ

可设置不测试

 手腕带接地合格阻值:

上限阻值:可设置为10MΩ,35MΩ

下限阻值:固定值750KΩ

可设置不测试


产品特性:

§:同时测试人体通过手腕带、左鞋、右鞋接地是否合格。

§:可以测试单线手腕带和双线手腕带。

§:可以选择只测试手腕带或防静电鞋。

§:测试耗时短,迅速显示手腕带、/左/右鞋测试结果。

§:符合最新ANSI/ESD S20.20-2007标准。

§:用户可设置上/下限阀值以符合ANSI(美国标准)或IEC(国际标准)

§:固态式测试按键,避免按键继续损害。

§:按键蓝色背景灯指示操作状态。

§:继电器通/断电信号控制门禁。

§:选配红外感应握柄,用于穿戴手套/或指套进行测试。


测试方法:

§:产品安装完毕接通电源,仪器先自检,这时所有指示灯闪3次并发出3次报警声

§:待机状态下所有指示灯不亮。只有测试键的蓝色背景灯循环闪烁

§:带上手腕带,将另一端插入手腕带插孔(注意区分单线手腕带和双线手腕带的插孔)

§:双脚分别踩在左/右脚踏板上

§:手指按住测试健,蓝光停止闪烁表示开始测试,约1秒后相应指示灯亮指示结束

§:如果手指离开测试健太快,所有指示灯快闪3次并发出3次报警声,表示测试不成功

§:测试合格,相对应的绿色指示灯亮,手指离开测试健后,发出3次报警声表示测试结束

§:报警音量可以调节,顺时针旋转增大音量,相反降低音量


指示灯/报警声:

黄灯亮:不合格,阻值大于上限阀值,发出长报警声

绿灯亮:合格,手指离开测试健后,绿灯熄灭并发出3次报警声表示测试结束

红灯亮:不合格,阻值低于下限阀值,发出长报警声


注意事项:

§:防静电鞋上限设置为1GΩ时,需保持脚踏板表面干净,环境相对湿度超过50%时可能会测试不准确

§:测试手指保持干燥,长期使用后,可能油污等造成测试健内外导体短路,定期有酒精清洁测试健

§:接通电源前测试表一定要正确接地,才能正常工作

§:测试表没有接地会损坏内部芯片

§:清洁地板时,避免遗留水渍在脚踏板表面或周围,脚踏板背面一定要保持干燥

§:气候或季节变化导致空气湿度改变,由亲水性材料制成的防静电鞋吸收的水分变化导致测试不稳定,这个不是测试仪问题,而是防静电鞋的阻值改变造成的。

§:市面上廉价的绝缘鞋电阻只达到108 ~109 欧姆,因此有可能测试时在防静电合格范围内

§:普通鞋具由于吸收水分,因此有可能测试时在防静电合格范围内

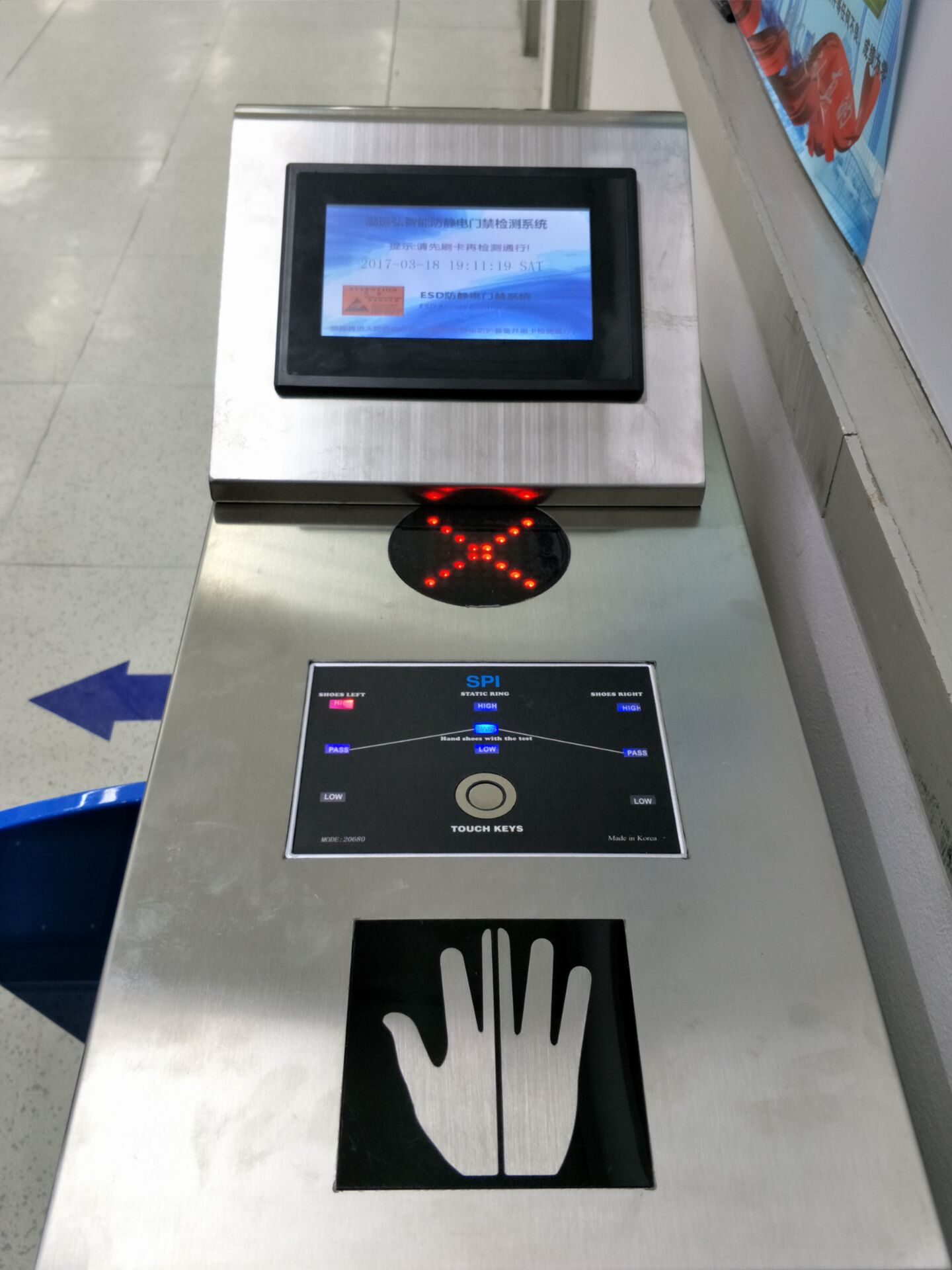

上一个:SPI静电测试仪
