ESD防静电立式三辊闸

一、ESD静电门禁通道组成结构
ESD静电检测门禁系统主要由静电测试仪、三辊闸、中心控制器、感应卡读卡器、电源、远程通讯器、以及管理计算机、服务器等组成。

二、ESD静电门禁通道结构特点
1.静电测试仪：是ESD门禁的核心部件，通过测试人体的电阻间接地反映人体的静电指标，从而确保被测试人佩戴鞋具、腕带等合格，同时向后续部件输出信号，用以驱动通道机构。根据中心控制器的分组信号，可以对刷卡人进行手脚均测、只测手只测脚、不需ESD检测等4种情况的操作。

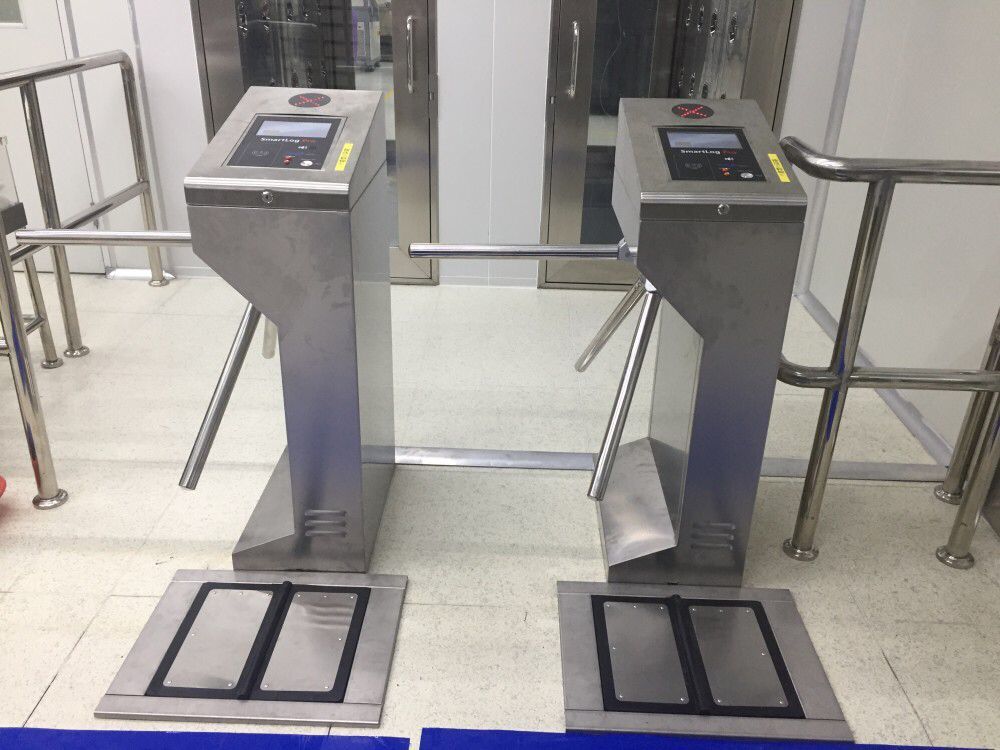

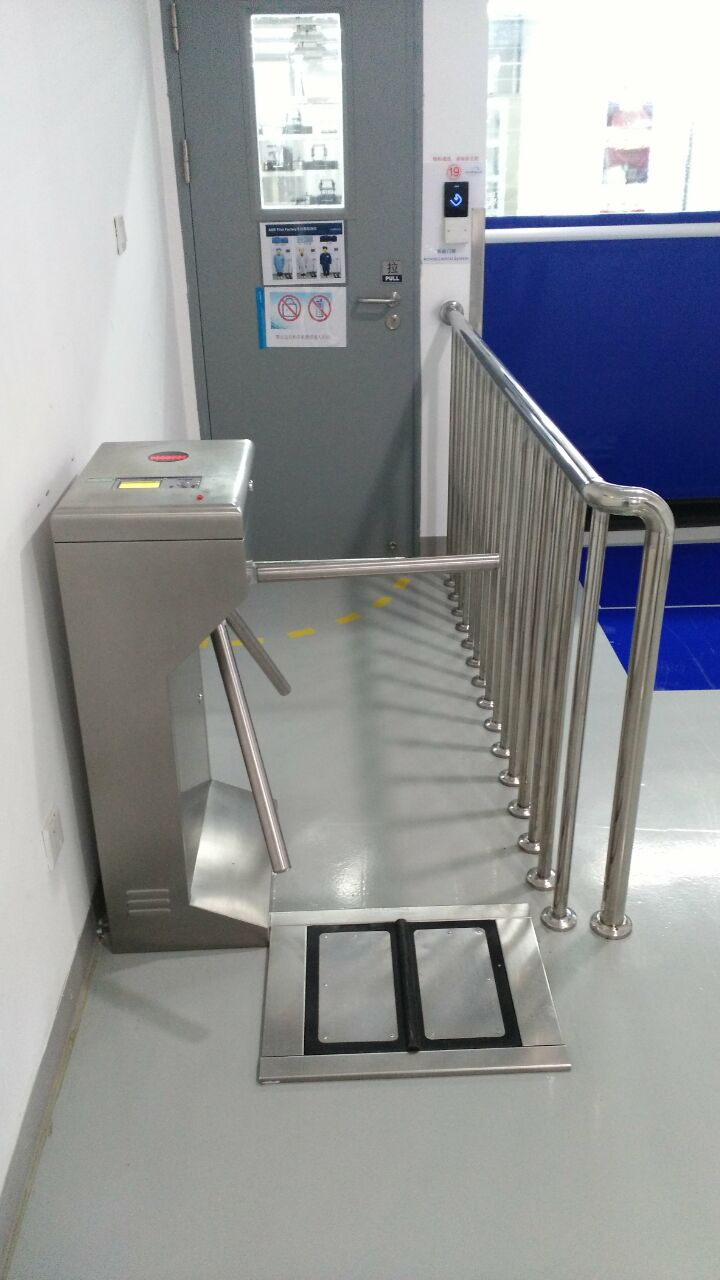

2.三辊闸：三辊闸进入方向配置ESD检测仪和感应读卡器，刷卡和静电检测合格后可以通行一人。外出方向也配置感应读卡器以供公司自行设定成双向通道。出口闸机配置外出感应读卡器，可设置为刷卡外出，也可设置为自由外出。
3.中心控制器：保存员工资料，根据刷卡信号判定该员工是否允许通过，属于哪种测试类型，并发送给静电测试仪，再根据静电测试仪的输出信号，驱动三辊闸机构。
4.感应卡读卡器：接收刷卡信号，传送至中心控制器进行判别。
5.电源：提供全部机构的供电。
6.远程通讯器：提供中心控制器与计算机的通讯，完成设置和数据采集。
7.管理计算机：安装ESD门禁管理软件。
8.服务器：安装ESD门禁数据库，可以采用公司现有的MicrosoftSQLServer数据库管理系统。

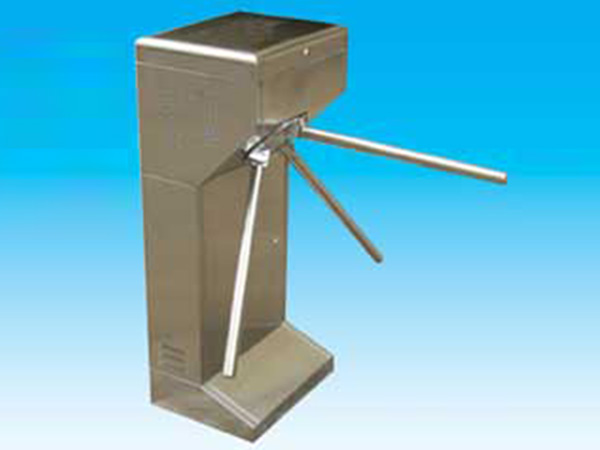

三、三辊闸介绍

整个产品外形采用进口不锈钢板冲压成型， 造型美观大方，防锈、耐用，能抵抗外力破坏。长方形机箱与通道闸杆构成的通道可为出 入人员提供有序文明的通行方式，杜绝非法出入，并在紧急情况下快速控制落杆或收杆。

◇ 结构：框架结构/不锈钢外壳
◇ 生产工艺：全电脑数控激光切割机生产
◇ 外形尺寸（桥式）：宽280×长1200×高980（mm）
◇ 外形尺寸（立式）：宽330×长420×高980（mm）
◇ 重量：70(桥式）/45（立式）Kg
◇ 闸杆长：510(mm)
◇ 闸杆***大承受力：80Kg
◇ 闸杆工作驱动力：3Kg
◇ 闸杆传动方式：数字方式
◇ 闸杆转向：双向、单向（可选）
◇ 灯光提示：通行方向指示
◇ 工作机芯：24V德国技术国产电磁阀
◇ 控制板带有计数功能，LED数字显示功能、语音提示功能(可选)
◇ 工作环境：室内、室外
◇ 温度：-10℃ ～ 50℃
◇ 应急措施：掉电自动落杆
◇ 感应卡读卡口：配带标准安装支架，或度身定做
◇ 开闸时间：0.2秒
◇ 通行速度：20-30人/分钟
◇ 输入接口：+12V电平信号或脉宽＞100ms的DC12V脉冲信号，驱动电流＞10mA；干接点信号
◇ 标准RS485接口，可与后台管理中心直接相连，实行远程控制。

四、ESD门禁使用流程
1.测试人员做好静电测试的准备（主要指穿防静电鞋），双脚立于测试仪金属垫板上
2.测试人员将个人识别卡贴近感应读卡器，感应成功读卡器会发出“嘀”声，此时中心控制器已成功完成身份识别。
3.听到读头“嘀”声后，5秒钟内右手食指触摸或按下（依不同型号）测试按钮，进行静电测试。
4.测试仪显示灯全绿并且蜂鸣器不再响时，测试人可前行通过三辊闸，超过设定时间（一般5秒），三辊闸会再次锁死。
5.外出通道刷卡后直接通过，也可设置成免刷卡直接外出。
6. 经测试ESD门禁平均通过一人需要5-6秒。

五、ESD静电门禁通道管理作用特点
1.ESD静电门禁通道管理设备作为门禁系统的一种，可以有效地控制出入人员，在电子行业，把ESD静电检测手段加入通道管理设备，也就是通常所说的ESD静电检测门禁，已经成为品质保障的一项重要手段。
2.系统要求稳定可靠，常用部件应耐用、长寿命。
3.ESD通道采用三辊闸作为通道控制设备，可设定单向通过。
4.车间进出通道分开，进入者需刷卡验证身份，再进行ESD检测，通过者方可进入车间。
5.进入通道一般设置为单向进入，也可根据需要由公司自行设定为双向刷卡通行。
6.外出通道一般设置成刷卡单向外出，也可根据需要由公司自行设置成直接免刷卡单向外出。
7.ESD通道管理软件，详细记录刷卡进出、ESD检测情况，对所有记录可分类查询或统计。
8.ESD通道管理软件的人员、卡片等资料可从企业ERP中导入，免除二次输入的工作量
六、ESD静电防护门禁系统与传统ESD测试比较：
